Die Rolle von Edelstahl und innovativen Schweißtechnologien – ein Überblick über die Halbleiterindustrie in Italien

Im Jahr 2025 bleibt die globale Halbleiterindustrie robust, angetrieben durch die hohe Nachfrage in Bereichen wie künstlicher Intelligenz und Elektrofahrzeugen. Der jüngste Chipmangel und geopolitische Spannungen haben Regierungen dazu veranlasst, verstärkt in die lokale Produktion dieser Komponenten zu investieren. In Europa mobilisiert der EU Chips Act Milliardenbeträge zur Unterstützung der heimischen Produktion. Italien hat sich dabei als wichtiger Akteur positioniert und bietet bedeutende Anreize, um Chiphersteller anzuziehen. So werden beispielsweise in Novara 3,2 Milliarden Euro in ein modernes Werk für das fortschrittliche Chip-Packaging investiert, während in Catania eine Siliziumkarbid-(SiC)-Chipfabrik im Wert von 5 Milliarden Euro entsteht.

Italiens Strategie konzentriert sich daher auf spezialisierte Nischen, in denen das Land mitwirken kann, ohne direkt mit globalen Großkonzernen konkurrieren zu müssen. Der Ausbau dieses Sektors steht jedoch vor Herausforderungen, etwa dem Mangel an qualifizierten Fachkräften und infrastrukturellen Einschränkungen.

Insgesamt erlebt Italien einen Boom in der Chipindustrie, und dank starker staatlicher Unterstützung etabliert sich das Land zunehmend in der europäischen Halbleiter-Lieferkette. Diese Entwicklungen kommen auch verwandten Industrien zugute, darunter der Edelstahlbranche, die Materialien und Ausrüstung für neue Hightech-Fabriken bereitstellt.

Edelstahl in der Halbleiterfertigung

Edelstahl ist in der Halbleiterfertigung allgegenwärtig – und das aus gutem Grund. In Chipfabriken („Fabs“) bestehen viele Werkzeuge und Infrastrukturelemente aus Edelstahl, da er besonders reinigungsfähig und korrosionsbeständig ist. Austenitische Werkstoffe wie EN 1.4307 (AISI 304L) und EN 1.4404 (AISI 316L) sind aufgrund ihrer Festigkeit und der Möglichkeit, sie auf eine sehr geringe Oberflächenrauheit zu polieren, besonders beliebt. Edelstahl gilt als inert, da er nicht korrodiert und keine Partikel freisetzt, wodurch Verunreinigungen empfindlicher Prozesse vermieden werden.

Nachfolgend ein Überblick über den gesamten Chipfertigungsprozess, in dem Edelstahl zum Einsatz kommt:

• Vakuum-Prozesskammern: Reaktoren und Kammern für Prozesse wie Abscheidung (Deposition) und Ätzen bestehen häufig aus Edelstahl. Werkstoffe wie AISI 304L oder AISI 316L werden verwendet, da sie ihre Integrität unter Vakuum bewahren und bei hohen Temperaturen behandelt werden können, um Verunreinigungen zu entfernen.
• Gasversorgung und Chemikalienhandling: Rohrleitungen für hochreine Gase, Ventile, Tanks und Säurepumpen bestehen aus AISI 316L Edelstahl aufgrund seiner hervorragenden Korrosionsbeständigkeit.
• Reinraumausstattung und -einrichtungen: Von Wafer-Transportbehältern bis hin zu Arbeitstischen und Schränken ist Edelstahl das bevorzugte Material für Reinräume. Er lässt sich leicht sterilisieren und bringt keine Partikel oder Verunreinigungen in die Umgebung ein.

Mit dem Bau neuer Anlagen und Ausrüstungen weltweit wächst der Bedarf an hochwertigen Edelstahlkomponenten kontinuierlich. Dieser Trend bietet der Edelstahlindustrie erhebliche Chancen, zu diesem Hightech-Fertigungssektor beizutragen.

Orbitalschweißen von Valve Manifold Boxes (VMBs) in Halbleiter-Gassystemen

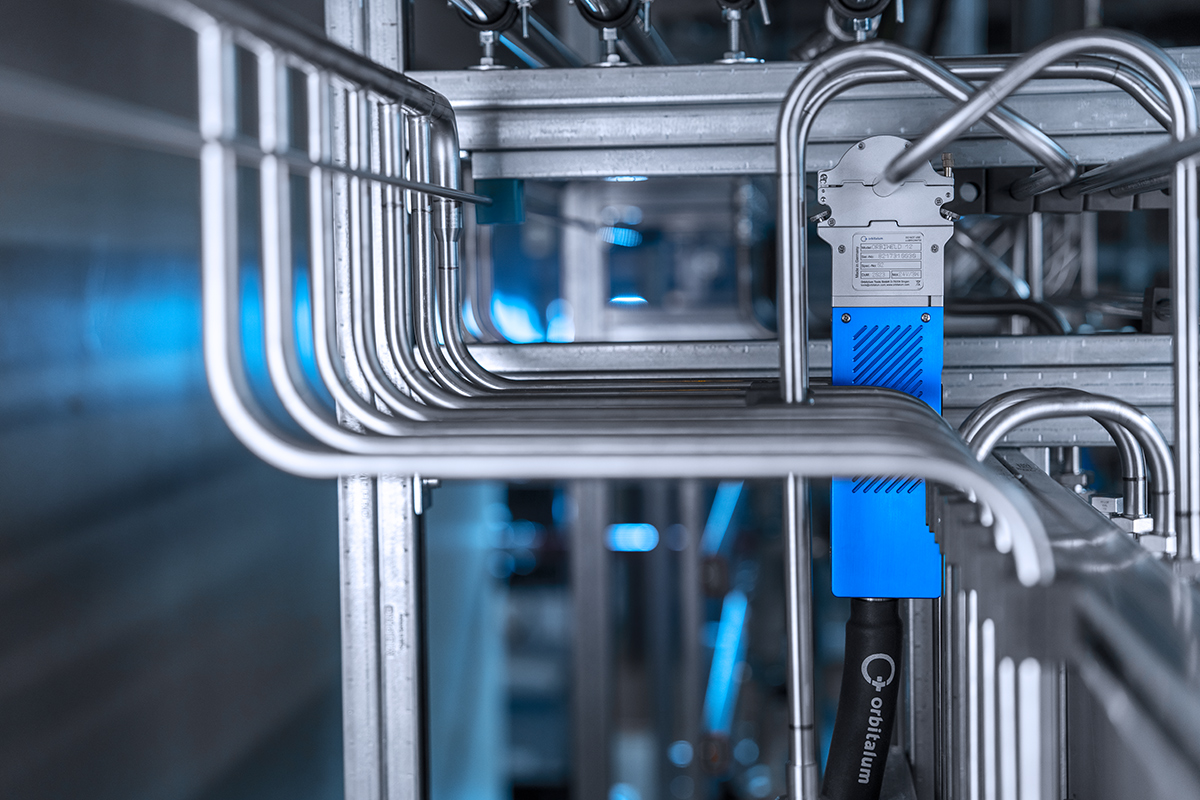

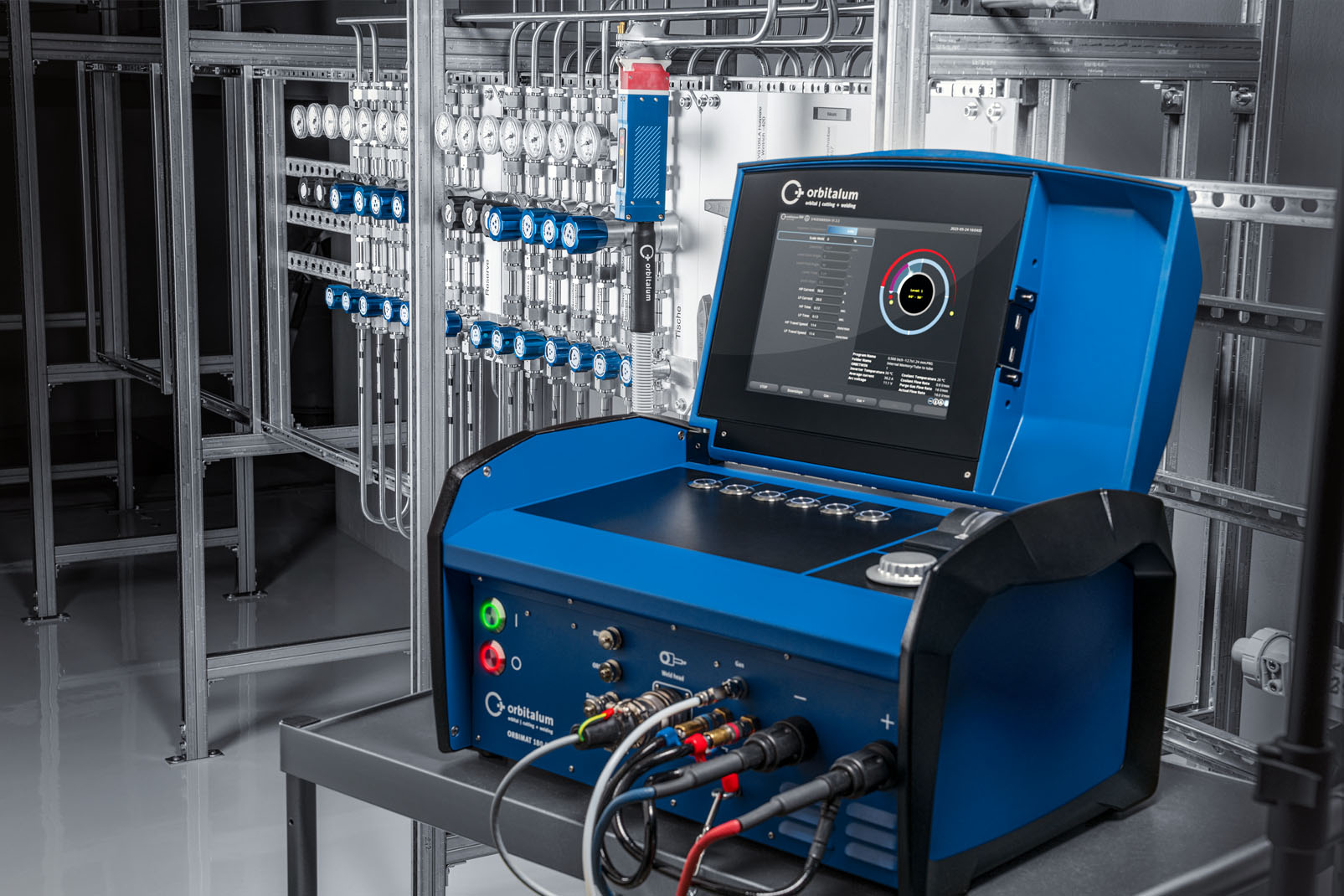

Das Orbitalschweißen ist ein automatisiertes Schweißverfahren, bei dem sich der Lichtbogen 360° um ein feststehendes Rohr oder eine feststehende Rohrleitung bewegt und dabei äußerst gleichmäßige und präzise Schweißnähte erzeugt. Das orbitale Lichtbogenschweißen (WIG/TIG) wird häufig zur Montage von Gasverteilungssystemen für hochreine Gase eingesetzt. Eine zentrale Anwendung ist der Bau von Valve Manifold Boxes (VMBs). Dabei handelt es sich um spezielle Paneele oder Gehäuse, die verwendet werden, um den Gasfluss von einer Quelle zu mehreren Verbrauchsstellen (oder teilweise zum Mischen mehrerer Gase) sicher aufzuteilen und zu steuern.

VMBs sind in Halbleiterfabriken weit verbreitet, kommen aber auch in der Pharmaindustrie und anderen Branchen mit hohen Anforderungen an saubere Gasverteilung zum Einsatz. Das Gehäuse ist in der Regel ein belüfteter Schaltschrank (häufig an ein Abluftsystem angeschlossen), der eine Reihe von Ventilen und Reglern enthält. VMBs ermöglichen es dem Bedienpersonal, die Gasverteilung zentral zu steuern, anstatt für jedes Werkzeug separate Gasquellen bereitzustellen, wodurch Effizienz und Sicherheit des Systems verbessert werden.

Orbitalschweißen für hochreine Gasleitungen

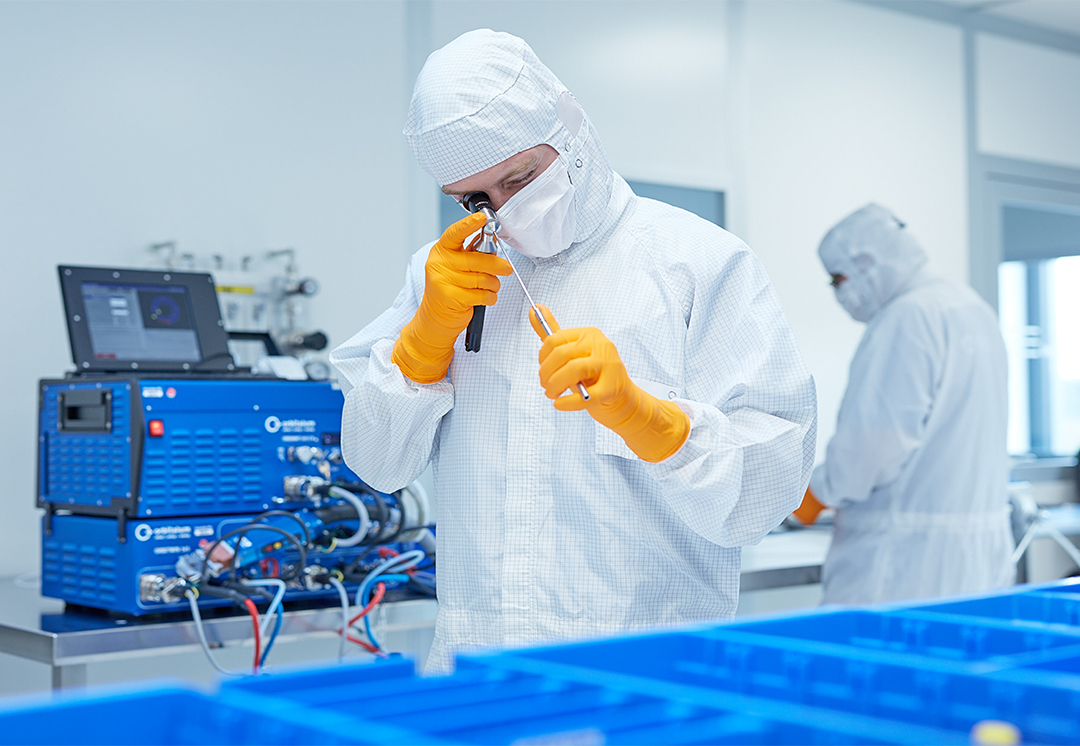

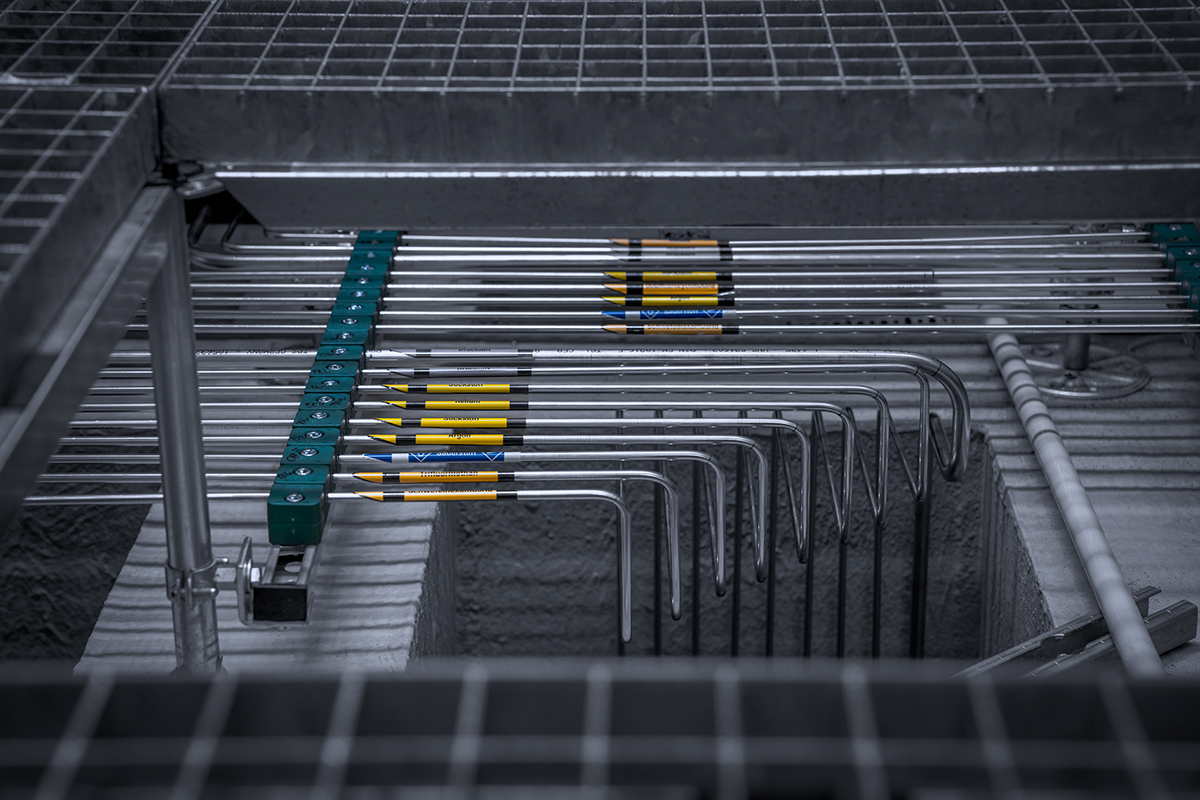

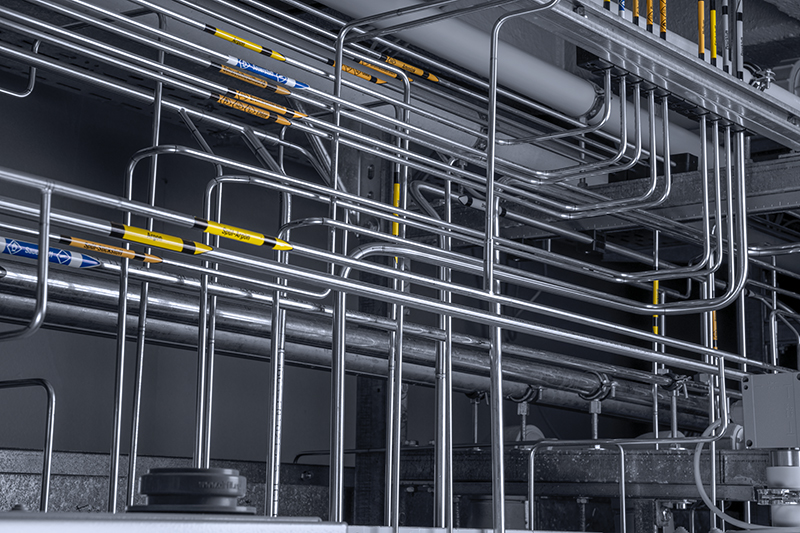

In der Halbleiter-Gasverteilung ist die Qualität der Schweißnähte entscheidend. Edelstahlrohre (häufig AISI 316L) besitzen eine elektropolierte Innenoberfläche und müssen mit vollständiger Durchschweißung verbunden werden, ohne innere Spalten, in denen sich Verunreinigungen ansammeln könnten. Das Orbitalschweißen ist hierfür die optimale Technik: Es ermöglicht eine gleichmäßige Naht mit minimaler innerer Wulstbildung. Um Oxidation zu verhindern, wird hochreines Argon verwendet, das gleichzeitig den Sauerstoff im Rohrinneren verdrängt.

Gasleitungen in VMBs bestehen typischerweise aus nahtlosen AISI 316L-Rohren. Branchenstandards wie SEMI F16 und F17 definieren die Qualitätsanforderungen an Edelstahlrohre für den Einsatz in der Halbleiterindustrie, einschließlich elektropolierter Oberflächen.

Übliche Rohrabmessungen reichen von 1/4″, 3/8″ bis 1/2″ Außendurchmesser (OD) für einzelne Prozessgasleitungen, mit relativ geringen Wandstärken (z. B. 0,035″ bis 0,065″), um eine ordnungsgemäße Durchschweißung beim Orbitalschweißen zu ermöglichen. Alle Rohrverbindungen in einer VMB werden in der Regel als Stumpfnähte mittels orbitalem WIG-Schweißen ausgeführt: Die Rohrenden oder Rohrfittings werden rechtwinklig geschnitten, ausgerichtet und entlang des Umfangs verschweißt. Diese Konstruktion mit orbitalen Stumpfnähten minimiert die Anzahl von Gewinde- oder mechanischen Verbindungen und reduziert so potenzielle Leckage- und Kontaminationspunkte.

Werkstoffe, Normen und Qualitätsanforderungen

Die Herstellung von VMBs für Halbleiter-Gasanwendungen erfordert die Einhaltung strenger Qualitäts- und Reinheitsstandards. Zahlreiche Branchenstandards geben Leitlinien zur Werkstoffauswahl, zu Schweißverfahren und zu Prüfanforderungen vor. Semiconductor Equipment and Materials International (SEMI) veröffentlicht spezifische Spezifikationen für Halbleiterfertigungsanlagen. Beispielsweise ist SEMI F3 ein Leitfaden für das Schweißen von Edelstahlrohren in solchen Anwendungen, während SEMI F1 Anforderungen an die Leckdichtheit von Hochrein-Gasleitungssystemen und -komponenten definiert.

Diese Standards betonen die Anwendung geeigneter Verfahren (wie orbitale WIG-Schweißung mit ausreichender Spülung) und das Erreichen extrem niedriger Leckraten in fertigen Systemen. Darüber hinaus behandeln die SEMI-Richtlinien Anforderungen an die Oberflächenqualität und die Materialbeschaffenheit der Rohre (z. B. SEMI F16/F17 für elektropolierte AISI 316L-Rohre) sowie Aspekte der Systemauslegung (SEMI F22 als Leitfaden für Gasverteilungssysteme).

In der Praxis lassen viele Hersteller von VMBs ihre Schweißer gemäß ASME Section IX zertifizieren, wodurch Schweißverfahren und Bediener qualifiziert werden. Dadurch wird sichergestellt, dass Schweißer dichte Schweißverbindungen an Rohren verschiedener Größen und Werkstoffe herstellen können. Die Sichtprüfung aller Schweißnähte ist obligatorisch, und häufig wird ein bestimmter Prozentsatz zusätzlich mit weiterführenden Prüfmethoden kontrolliert, um die Qualität sicherzustellen.

Fazit

Für Fachleute in der Edelstahlindustrie stellt die Fertigung von Ventilverteilerkästen eine faszinierende Präzisionsanwendung dar. Sie zeigt, wie der Werkstoff Edelstahl in Kombination mit moderner Schweißtechnologie (orbitale WIG-Schweißung) die komplexen Anforderungen der Halbleiterfertigung erfüllen kann.
